光電糾偏控制器

產品概述
       光電糾偏控制系統是對薄型軟物料在傳送過程中水平方向位置偏移進行控制的系統，具有自動檢測、自動跟蹤、自動調整等功能。光電糾偏系統能對紙張、薄膜、不干膠帶、鋁箔等物料的標志線或邊緣進行跟蹤糾編，以保證卷繞、分切的整齊。該系統可用于輕工、紡織、印染、印刷等行業。

        光電糾偏控制系統由傳感器、光電糾偏儀、機械執行機構三部分組成。傳感器采用光電檢測開關檢測"線"標志或"邊"標志的偏差。光電糾偏儀對采樣信號進行邏輯運算，輸出控制信號。機械執行機構由交流伺服電機、滾珠絲杠、拖板等組成。用以牽引物料支承架、修正物料運行時的偏差。

技術指標
1、跟蹤標志寬度
     a、對線工作 標志線寬度大于2mm
     b、對邊工作 邊標志側保持5mm以上同色度區
2、光電檢測開關與物料的距離 12mm±2mm
3、響應時間 10ms
4、糾偏精度 ±0.5mm
5、糾偏速度 0-30mm/s
6、輸出容量 90-300W
7、能推卷架 1000Kg-6000Kg
8、位置失控保護 限位開關

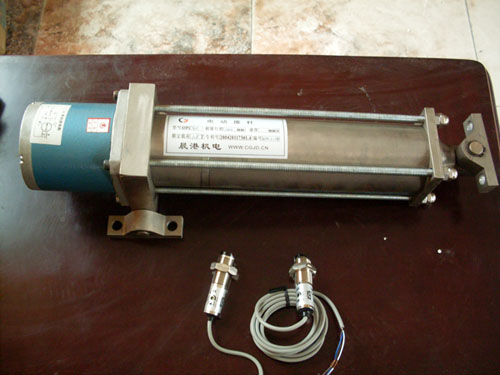

糾偏執行機構、光電傳感器
