糾偏執行機構

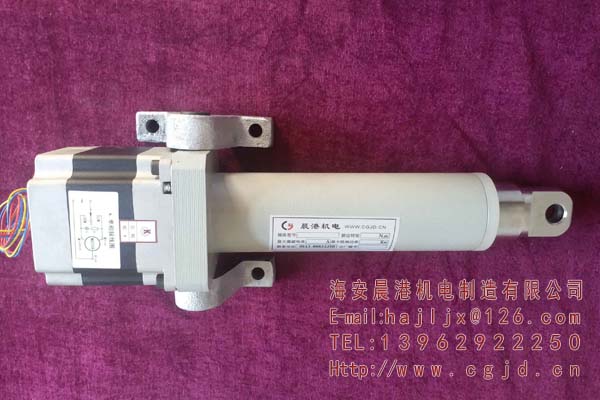

機械執行機構

產品概述
        光電糾偏控制系統由傳感器、光電糾偏儀、機械執行機構三部分組成。傳感器采用光電檢測開關檢測"線"標志或"邊"標志的偏差。光電糾偏儀對采樣信號進行邏輯運算，輸出控制信號。機械執行機構由交流伺服電機、滾珠絲杠、拖板等組成。用以牽引物料支承架、修正物料運行時的偏差。光電糾偏控制系統由傳感器、光電糾偏儀、機械執行機構三部分組成。傳感器采用光電檢測開關檢測"線"標志或"邊"標志的偏差。光電糾偏儀對采樣信號進行邏輯運算，輸出控制信號。機械執行機構由交流伺服電機、滾珠絲杠、拖板等組成。用以牽引物料支承架、修正物料運行時的偏差。

糾偏機執行機構的三種安裝方式：
        1、放卷機端
　　執行機構工作方式：放卷軸軸向移動。
　　光電傳感器位置：固定不變。
　　控制效果：如果原先放卷軸沒有卷齊，通過糾偏控制使物料在固定位置放出。
　　2、收卷機端
　　執行機構工作方式：收卷軸軸向移動。
　　光電傳感器位置：安裝在收卷車上，隨車移動，距離卷軸距離大于2倍料寬。
　　控制效果：收卷車跟蹤物料，始終保持料邊與卷軸垂直，能使收料卷整齊。
　　3、中間導向
　　執行機構工作方式：工作平臺沿物料輸入平面作平面扭轉;
　　光電傳感器位置：安裝在輸出面邊緣。
　　控制效果：此機構平穩，對材料無損傷，效果好。

關鍵字：糾偏執行機構 糾偏機執行機構
